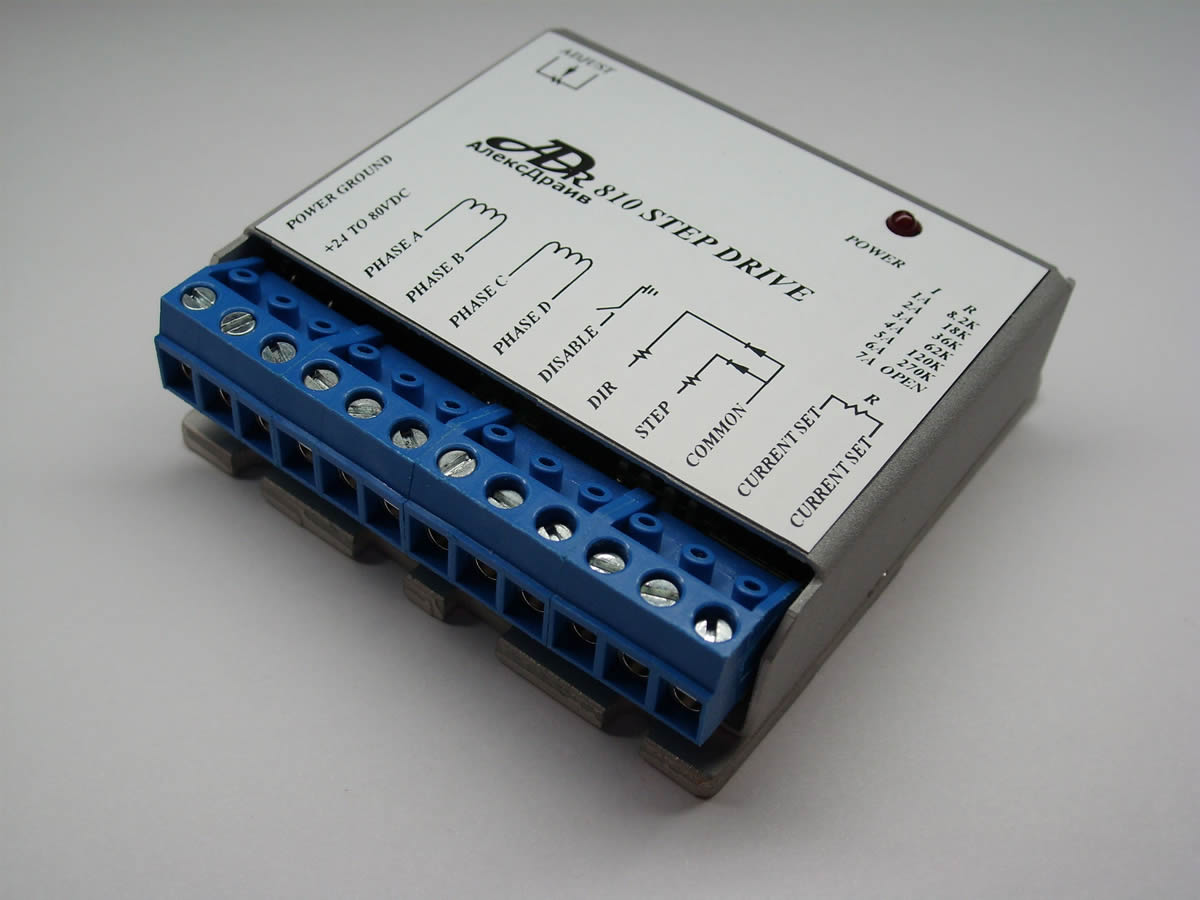

контроллер шагового двигателя



  • Контроллер шагового двигателя предназначен для управления биполярным шаговым двигателем (работает с любым типом электродвигателя). Отличительными особенностями являются надежность, минимальный нагрев устройства в рабочем режиме, компактные размеры
  • 2 диапазона регулировки тока фазы: от 0,3 до 2А и от 1 до 7А
  • Диапазон питающих напряжений контроллера шаговых двигателей от 24 до 80В постоянного тока
  • Режимы работы контроллера: пoлный шаг, полушаг, 1/5 шага, 1/10 шага
  • Габаритные размеры драйвера в корпусе: 63,5 х 63,5 х 21 мм
  • Материал корпуса: анодированный алюминий
  • Область применения: шаговые двигатели, ЧПУ, автоматизация технологических процессов, электропривод

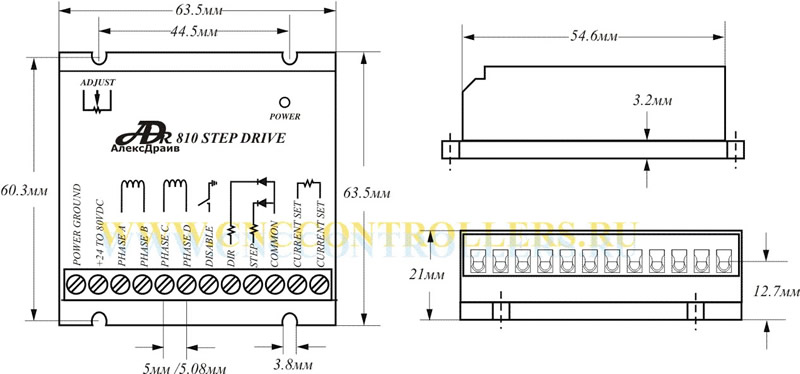

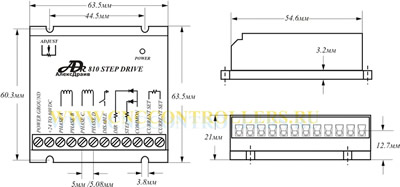

чертеж корпуса контроллера шагового двигателя ADR810

Чертеж кортуса контроллера ADR810

Произведены испытания работы контроллера с разными типами шаговых двигателей. Подробнее

ВНИМАНИЕ!!! При использовании драйвера совместно с двигателями, ток фазы которых от 3А и выше, рекомендуется установить драйвер на дополнительный радиатор охлаждения..

Назначение джамперов контроллера шаговых двигателей ADR810

Схема подключения контроллера

Источник питания

Подключение нескольких драйверов ADR 810 к одному источнику питания

Подключение шагового двигателя к драйверу

Подключение контроллера к двигателю типа ДШИ 200

Рекомендуемые параметры импульсов STEP

Тестер для проверки работоспособности контроллера

Посмотреть видео работы контроллера шагового двигателя ADR810

Скачать инструкцию по контроллеру в формате pdf
