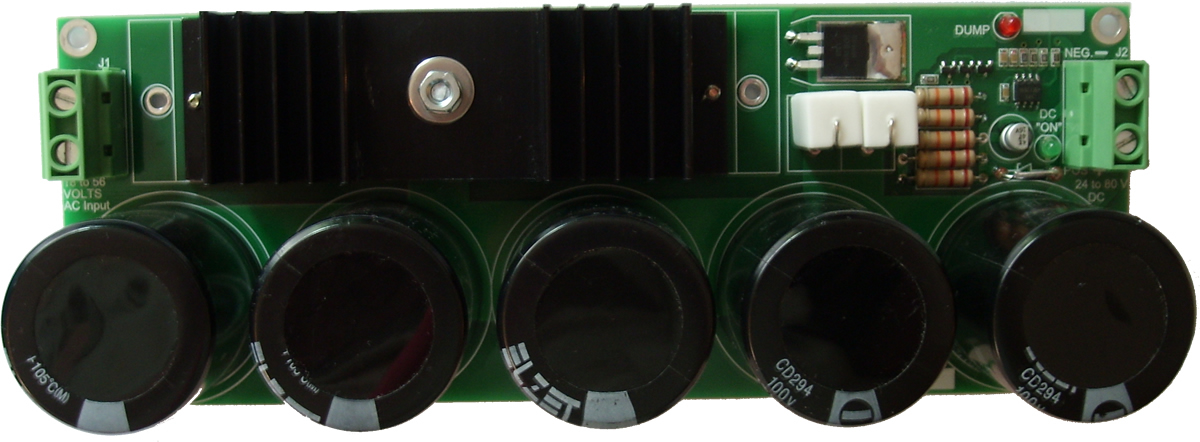

Технические характеристики
- Диапазон входного напряжения от 18 до 56В AC
- Выходное стабилизированное напряжения от 24 до 80В DC
- Емкость конденсаторного фильтра - 23500мкФ
- Максимальный ток стабилизации 20А.
- Температура эксплуатации от 0 до +55С
- Влажность воздуха – 20-80%, без конденсата.
ВНИМАНИЕ! При эксплуатации устройства при температуре свыше 30С и при использовании на полную загрузку необходимо обеспечить принудительное охлаждение воздуха.
Плата должна быть защищена от попадания жидкости, грязи, металлической стружки. Соприкосновение с чужеродными предметами может привести к короткому замыканию.
Вход переменного тока должен быть изолирован трансформатором от входа электрической сети. Автоматические трансформаторы, автотрансформаторы и регулируемые трансформаторы НЕ ОБЕСПЕЧИВАЮТ подходящей изоляции.
Разъемы стабилизатора
разъем |
описание |
J1 |
Вход переменного напряжения |
J2 |
Выход постоянного напряжения |
Входной разъем переменного тока
Разъем J1 обеспечивает чередующиеся соединения для входа переменного тока.
| контакт |
надпись |
описание |
1 |
нет |
Вход переменного тока |
2 |
нет |
Вход переменного тока |
Выходной разъем питания постоянного тока
Разъем J2 обеспечивает выход бесконтрольный выход постоянного тока.
контакт |
надпись |
описание |
1 |
POS |
«+» выходного напряжения |
2 |
NEG |
«-» выходного напряжения |
Светодиодные индикаторы
Плата снабжена двумя индикаторами.
DS1 с надписью «DC Output ON», информирует о наличии напряжения постоянного тока на выводном разъеме.
DS2 с надписью «DUMP»индицирует, что переизбыточный заряд снимается с емкостных фильтров.
Напряжение питания и выбор подходящего трансформатора
Выбор входного (AC) и выходного (DC) напряжения
Напряжение по выходу со стабилизатора ADR582/ADR552 рассчитывается по следующей формуле:
Напряжение питания на выходе, В постоянного тока = [(напряжение питание на входе, В переменного тока) * 1,414] – 1,5 В
Например, 48В AC входного напряжения даст на выходе напряжение в 66,37В DC.
Внимание! При измерении выходного напряжения с трансформатора необходимо помнить о том, что при измерении напряжения на ненагруженном трансформаторе Вы померяете напряжение холостого хода, который может превышать рабочее напряжение трансформатора. Для корректного измерения напряжения нагрузите вторичную обмотку трансформатора и после этого выполните измерение ее напряжения.
Вторичная обмотка трансформатора должна обеспечивать ток в соответствие с предполагаемой нагрузкой.

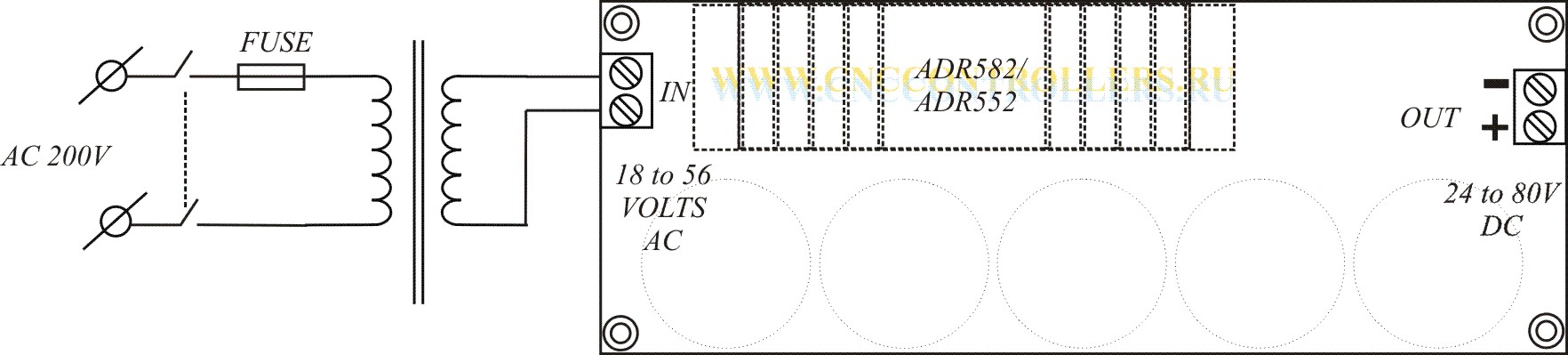

Схема подключения стабилизатора питания ADR582 к трансформатору

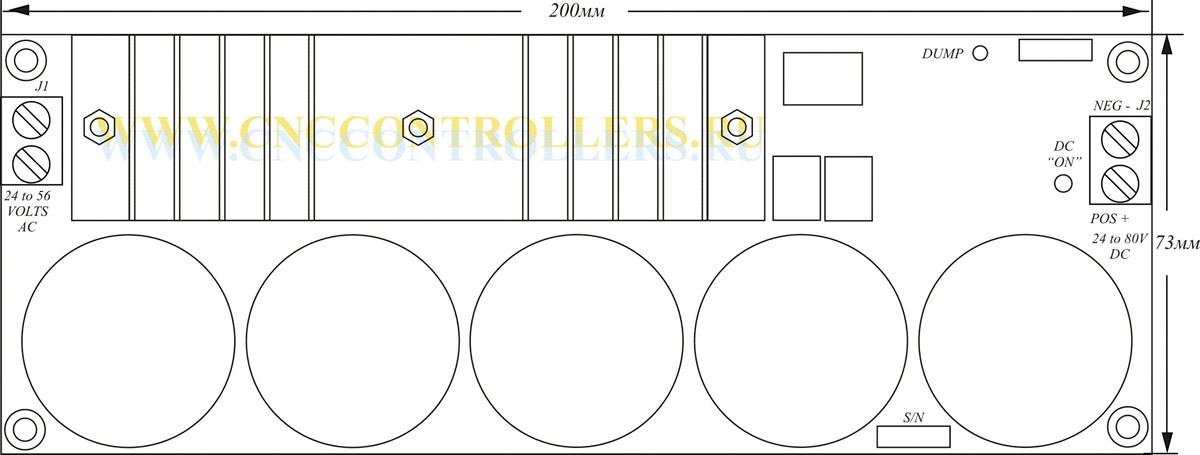

Чертеж стабилизатора напряжения ADR582
