Представляем обзор новой тв-приставки, работающей на базе процессора RK3328, который впервые был представлен компанией Rockchip на недавно проходившей выставке CES 2017. Приставка имеет поддержку Wi-Fi 802.11b/g/n и порт Ethernet 100mb.
Установлено 1Гб оперативной и 8Гб встроенной памяти, которую можно расширить с помощью micro SD-карты объемом до 64 Гб.
TV Box MX9 PRO Mini является одним из не дорогих моделей, работающих на новой платформе RK3328 с 4 ядрами ARM Cortex A53, с частотой до 1,5 ГГц и с графическим процессором Mali-450MP2, под управлением новой операционной системы Android 7.1.1 Nougat. Новая однокристальная система способна проигрывать видео 4К с кодеками H.265, H.264 и VP9. Кроме того, процессор поддерживает интерфейсы HDR, HDMI 2.0 и USB 3.0.
Технические характеристики MX9 PRO Mini:
-
- ОС: Android 7.1
- Процессор: RK3328 Cortex A53 Quad Core
- Графический процессор: Mali-450
- Оперативная память: 1 Гб ОЗУ
- Тип RAM: DDR3
- ROM: 8Гб ROM
- Максимальное расширение: до 64Гб
- Аппаратная поддержка декодирования: H.265, HD MPEG4
- Формат видео: 4K, H.264, H.265, MPEG-1, MPEG-4, VC-1
- Формат аудио: AAC, APE, DDP, FLAC, HD, MP3, OGG, WAV, WMA
- Формат фотографий: BMP, GIF, JPEG, PNG, TIFF
- Версия HDMI: 2.0 4K (4096 * 2160 пикселей)
- HDR: режимы HDR10 и HLG
- USB-хост: 1 высокоскоростной USB3.0 и 1 USB2.0
- WiFi: 2.4G WiFi, встроенная антенна
- Чип WiFi: SV6051P
- Ethernet: 10 / 100M, стандартный RJ-45
- Системный бит: 64 бит
- Размер и вес
- Вес продукта: 0,2700 кг
- Размер продукта (Д х Ш х В): 8,20 х 8,20 х 2,00 см
- Содержание упаковки: 1 x TV Box, 1 x кабель HDMI, 1 х блок питания, 1 х блок дистанционного управления, 1 х руководство пользователя, английское.
Упаковка

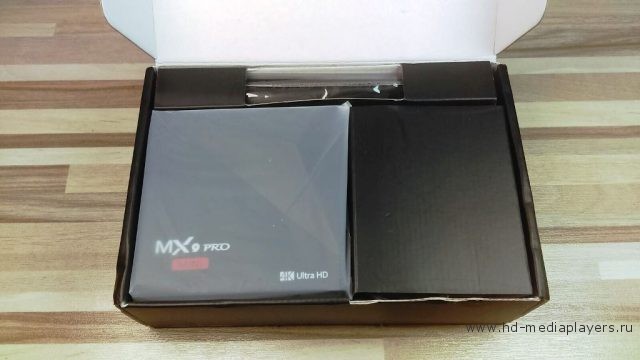

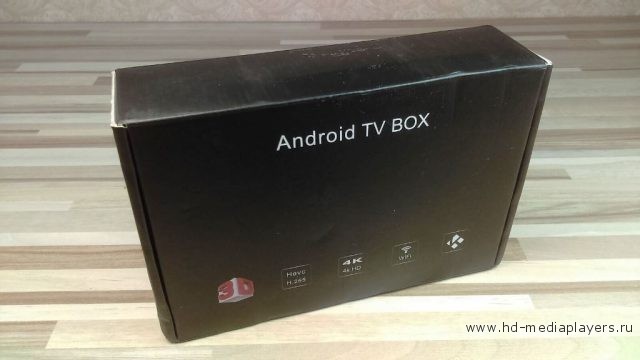

ТВ приставка MX9 PRO Mini поставляется в обычной картонной коробке черного цвета, без названия конкретной модели.

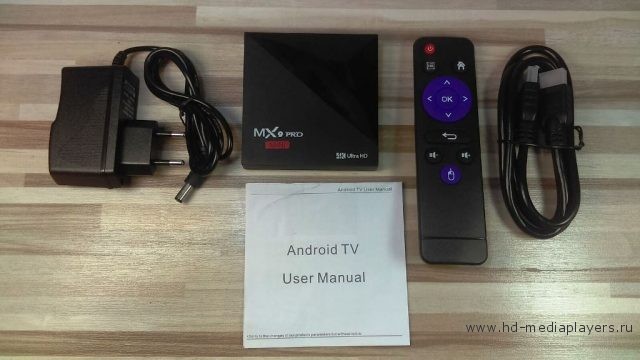

Внутри находятся собственно тв приставка, пульт дистанционного управления, кабель HDMI, блок питания и инструкция пользователя на английском языке.
Каждый аксессуар отдельно упакован в полиэтиленовый пакетик.
Дизайн

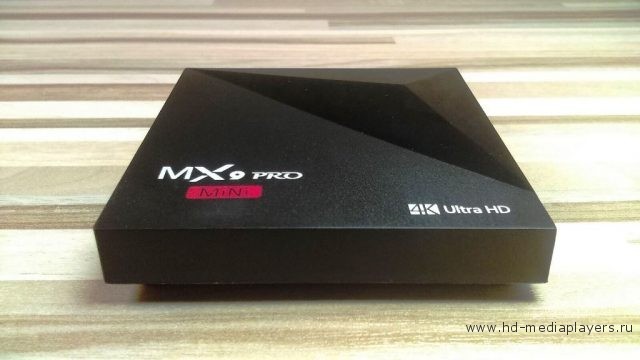

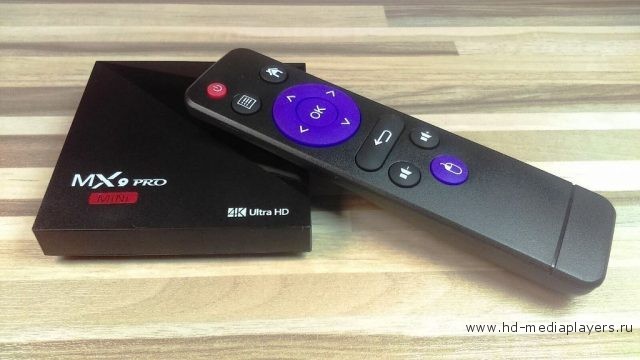

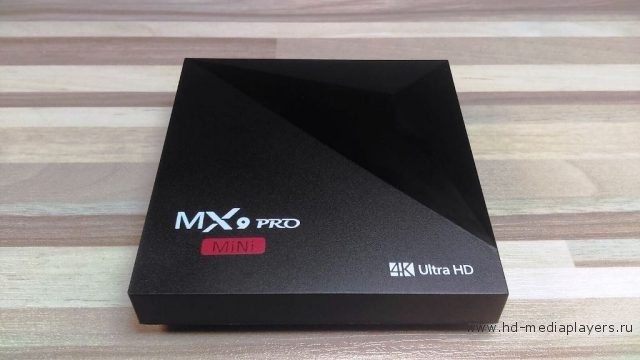

Внешне MX9 PRO Mini представляет собой прямоугольную коробочку с верхней крышкой, оформленной в стиле игровой консоли NVIDIA SHIELD.

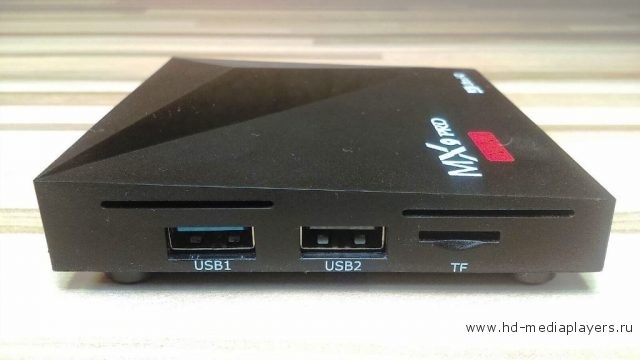

На левой стороне расположены один разъем USB 3.0, один разъем USB 2.0 и разъем для Микро SD карты. Тут же над разъемами находятся две прорези для отвода теплого воздуха.

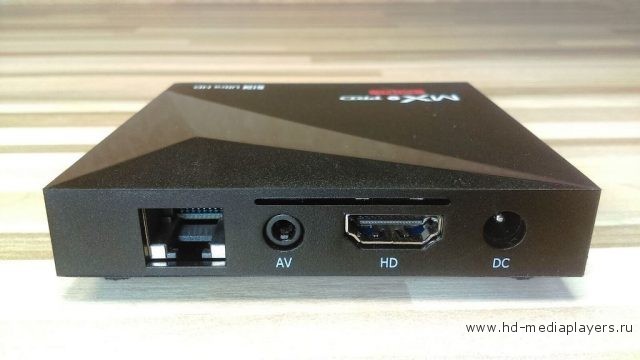

На задней стороне, под вентиляционной прорезью, располагаются следующие разъемы: сетевой разъем RJ45, аналоговый разъем AV, порт HDMI и разъем питания DC.

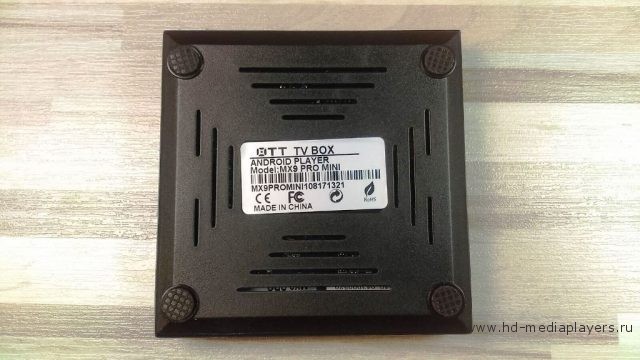

На нижней стороне располагаются 4 резиновые ножки, которые препятствуют скольжению по поверхности довольно легкой приставки и наклейка с идентифицирующей информацией. По всей поверхности нижней крышки проделаны вентиляционные отверстия для охлаждения чипа. Под резиновыми ножками скрываются винты крепления нижней крышки корпуса.

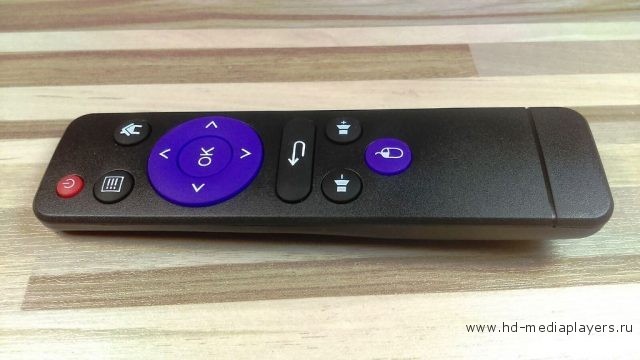

Пульт управления

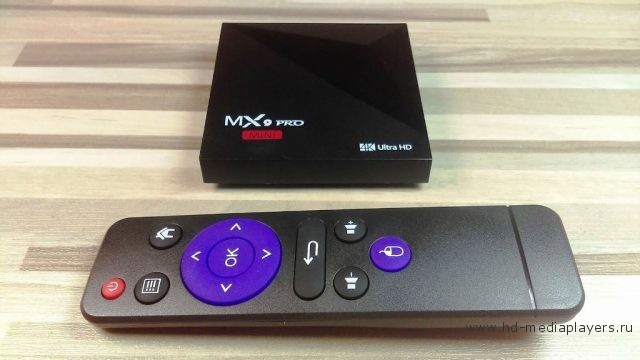

Пульт дистанционного управления MX9 PRO Mini отличается от большинства моделей, наличием минимально необходимого количества кнопок. Он похож на пульт от Beelink GT1, но выглядит более симпатично, благодаря цветным кнопкам.

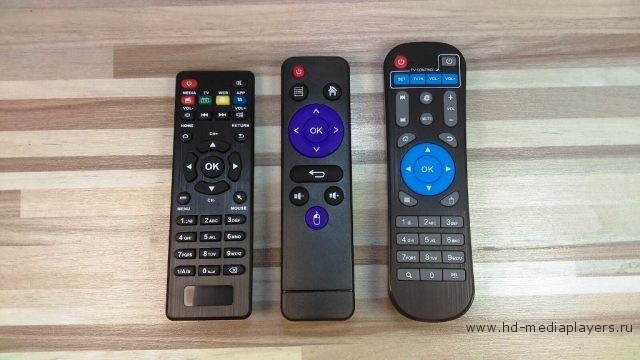

По размерам, пульт очень компактен, имеет узкую и длинную форму. Смотрите сравнение с пультами от Alfawise A95X R1 и MECOOL M8S Pro.

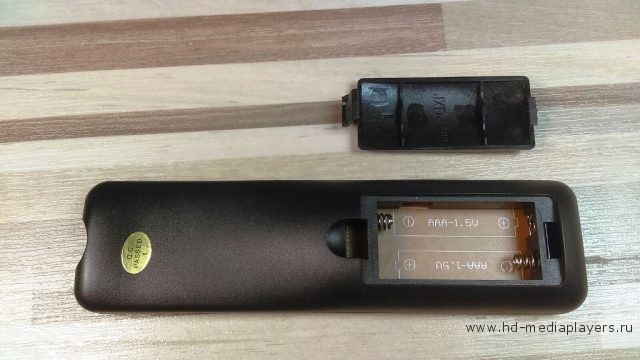

Питается пульт от двух элементов ААА, которых нет в комплекте.
Пульт имеет хорошую направленность и удобно лежит в руке. Точного прицеливания на приставку не требуется. Единственным недостатком его является довольно громкое щелканье при нажатии кнопок, которое в полной тишине может раздражать.
Блок питания

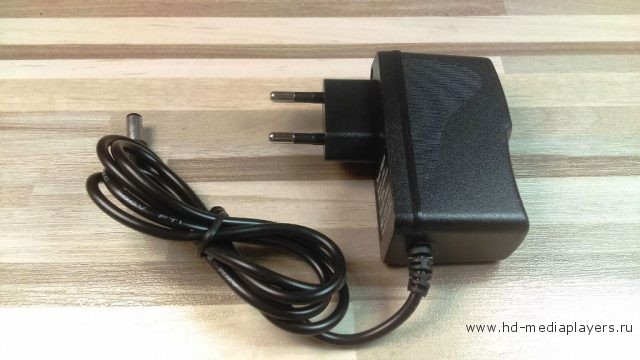

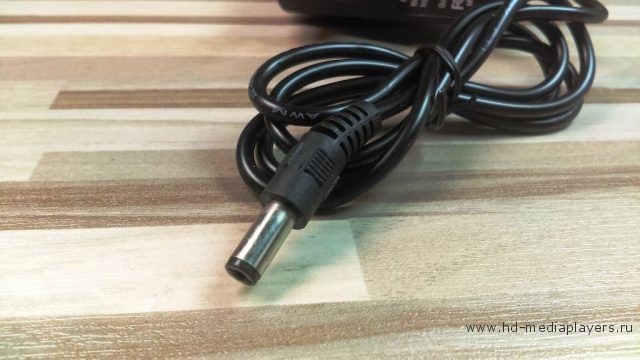

Питается приставка с помощью сетевого адаптера с европейской вилкой.

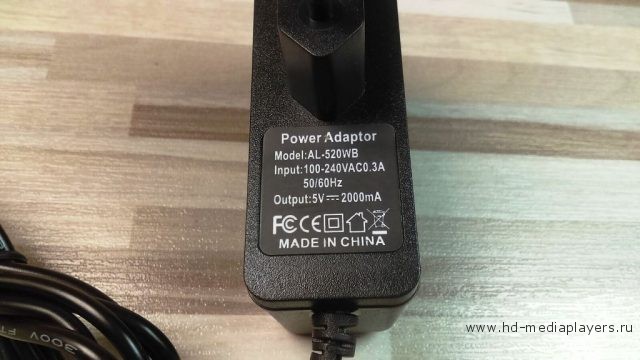

Заявленные характеристики адаптера: входное напряжение 100-240В, 0,3А, выходное напряжение 5В с током в 2А. Мощности его достаточно для работы с накопителями без внешнего питания.

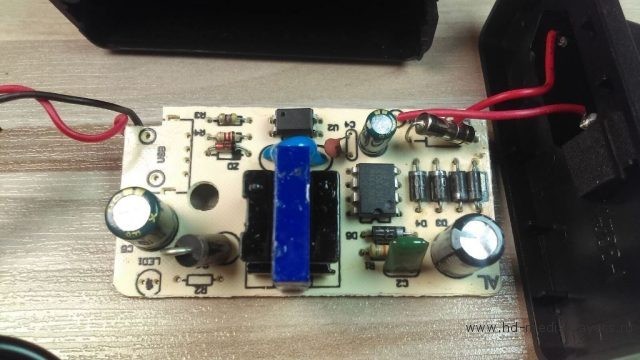

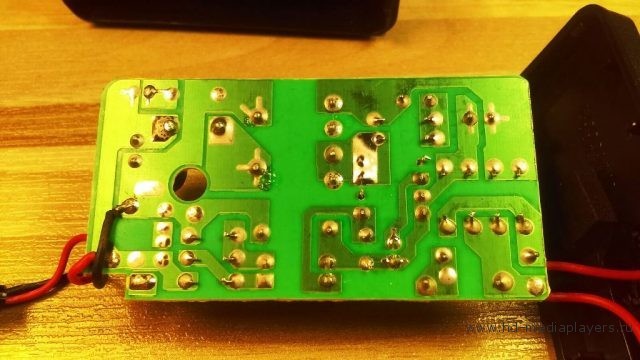

Блок питания весьма примитивный, но претензий к его работе не возникало. Даже под нагрузкой, не перегревается. Под спойлером — внутренности адаптера. Предохранитель имеется.

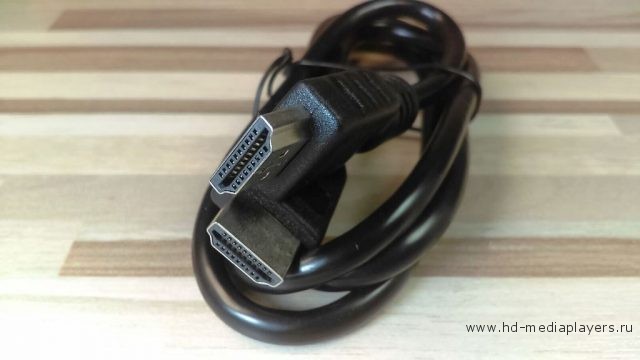

HDMI кабель

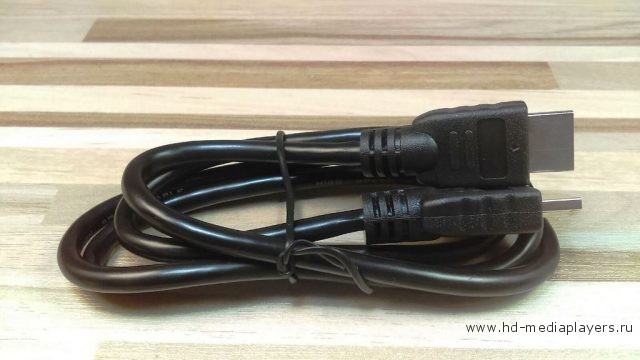

HDMI кабель обычного качества, длинной около 80 см, подобным комплектуются практически все не дорогие приставки китайского производства. В работе претензий к нему нет.
Инструкция пользователя

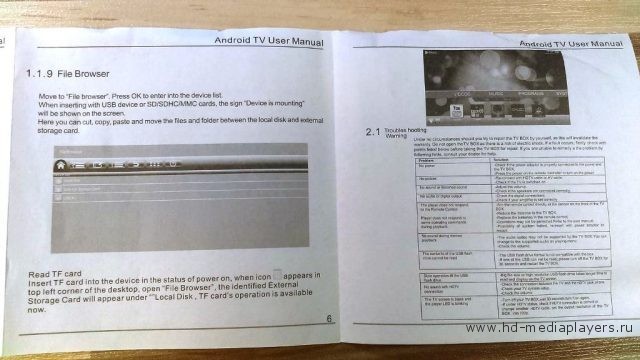

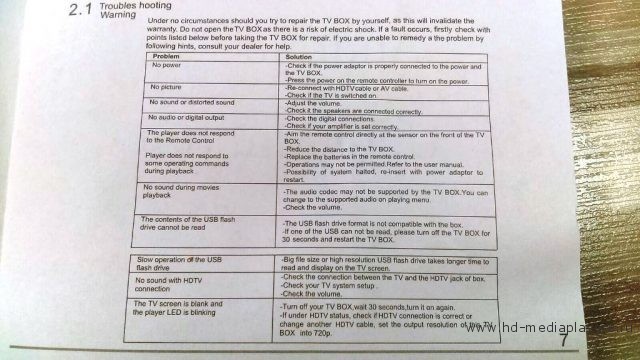

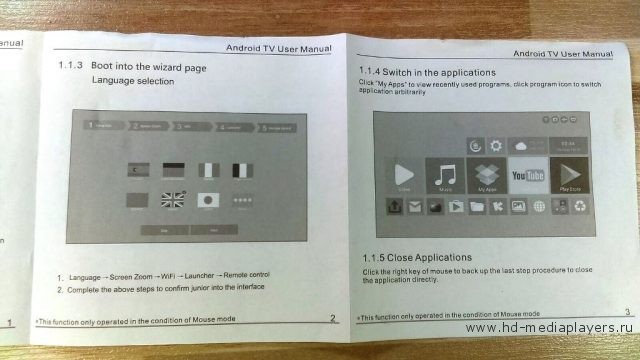

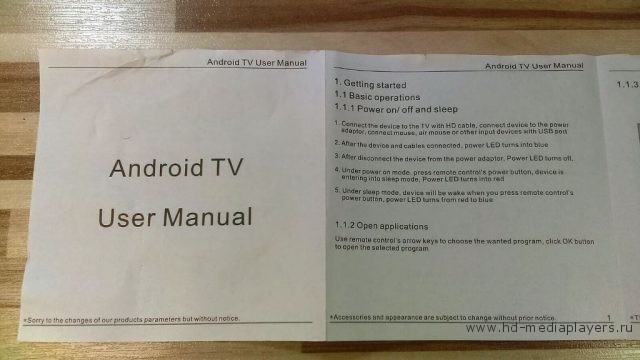

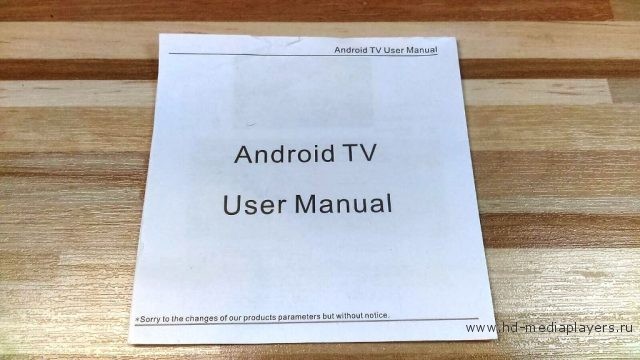

Инструкция пользователя представляет собой простенький проспект с информацией для пользователя на английском языке.

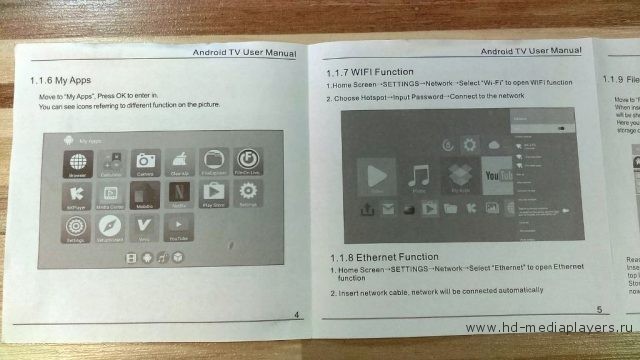

Все страницы инструкции – под спойлером:
Разборка

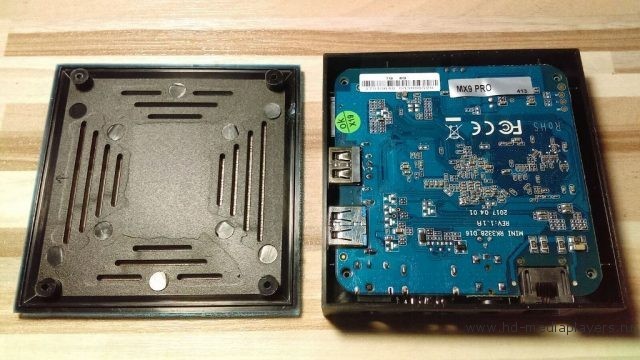

Разбирается приставка легко, не нужно ничего отщелкивать или прилагать больших усилий, достаточно открутить 4 самореза под резиновыми ножками.

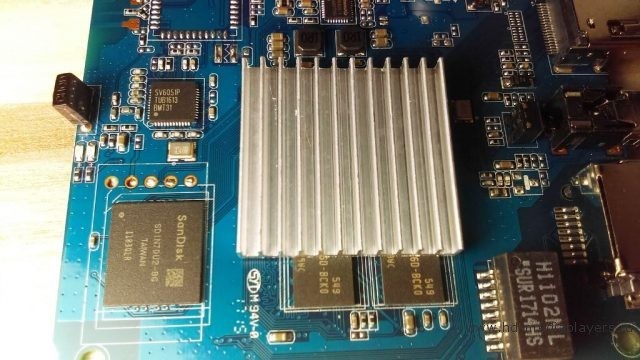

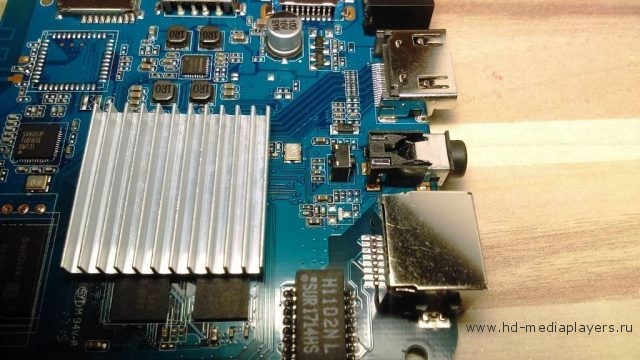

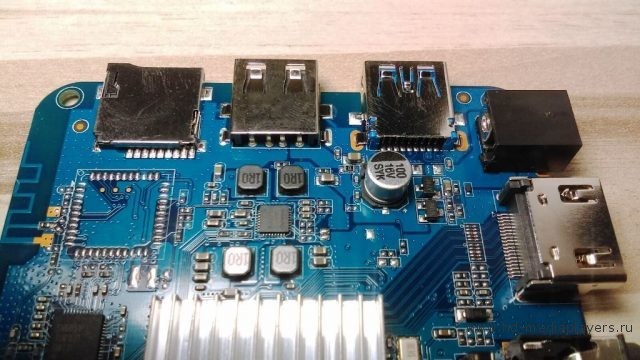

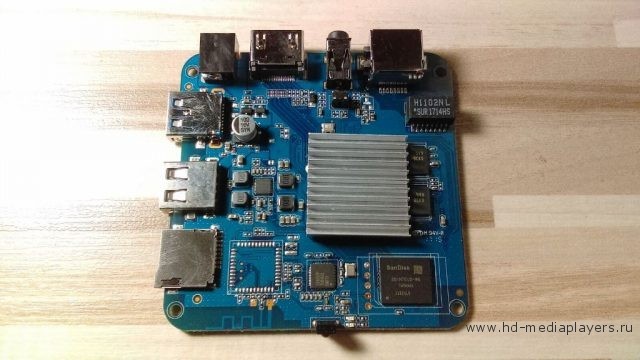

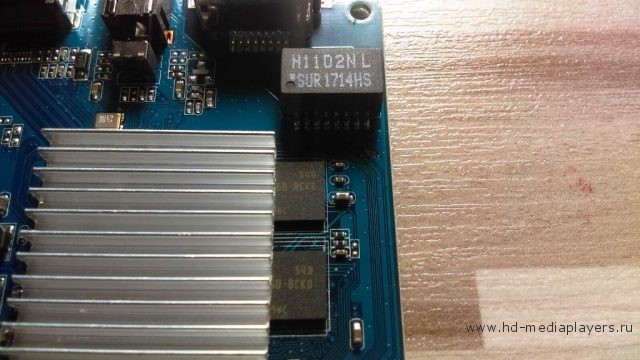

Посередине платы расположен алюминиевый радиатор охлаждения процессора, который также частично покрывает два чипа оперативной памяти. Плата собрана аккуратно, пайка компонентов качественная, разъемы припаяны надежно, не болтаются. За AV – разъемом располагается кнопка для входа в меню Recovery. Wi Fi антенна – сформирована дорожками на плате.
Основные компоненты платы:
- CPU: RK3328

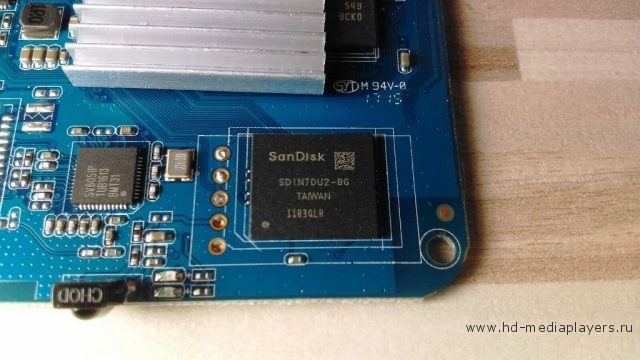

- Чипа флэш памяти eMMC: SanDisk SDIN7DU2 8G
- Трансформатор звуковой частоты: H1102NL
- Wi Fi чип: SV6051P
Больше фотографий платы под спойлером
Включение

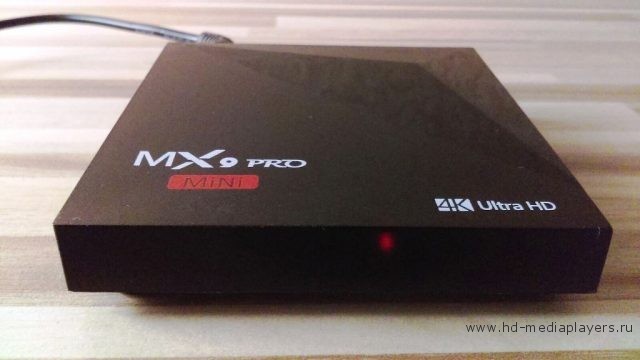

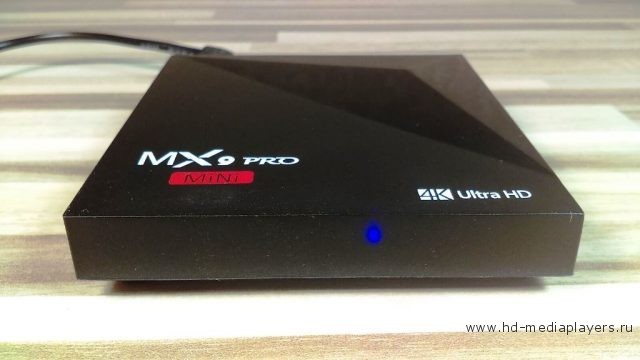

У приставки отсутствует кнопка включения, поэтому она включается сразу, при подключении кабеля питания. При этом загорается синий индикатор на передней панели. Светит совсем не ярко и в темноте не напрягает.
При выключении приставки пультом, загорается красный светодиод, который светит очень слабо и заметен разве что в темноте.

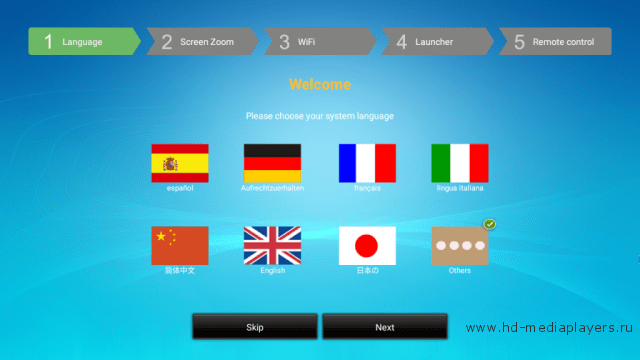

При первом включении приставки, или после сброса параметров к заводским, запускается мастер настроек, где пошагово можно установить параметры языка, экрана и беспроводной сети.

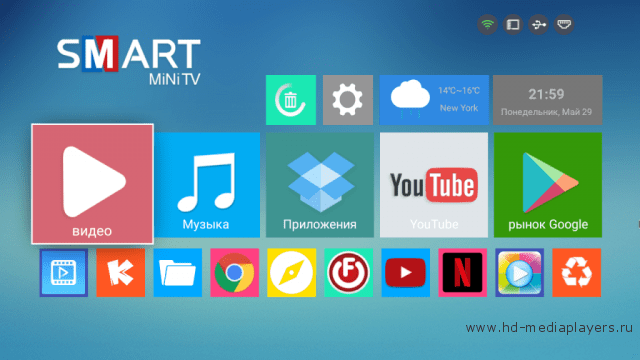

После этого попадаем на рабочий стол с ярлыками в виде больших плиток, красивый и удобный для управления с пульта. Верхние ярлыки фиксированные, для доступа к медиаплееру, браузеру, меню настроек и приложений. В нижнем ряду ярлыков отображаются последние запускаемые приложения. В штатном лаунчере отсутствуют верхняя панель уведомлений и нижняя навигационная панель.

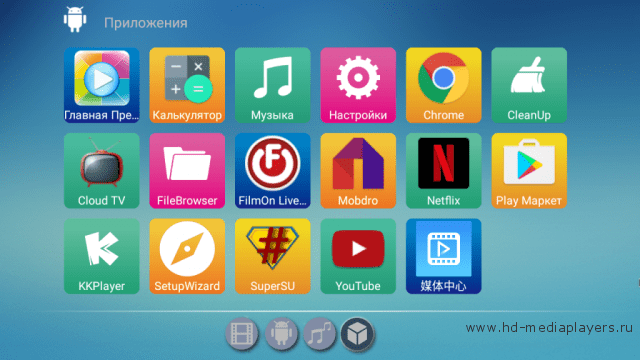

Меню приложений в виде больших плиток, предустановлено минимум приложений:

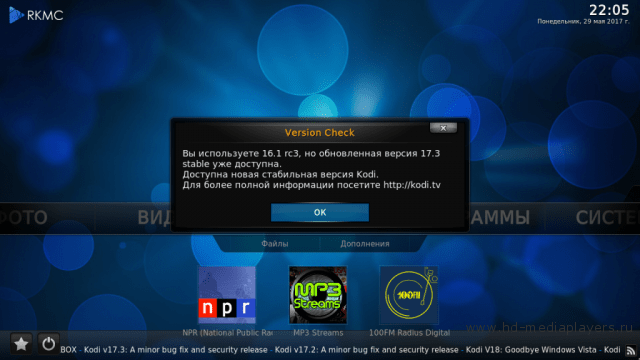

Медиацентр RKMC (Kodi 16.1 rc3), с заранее установленными дополнениями.

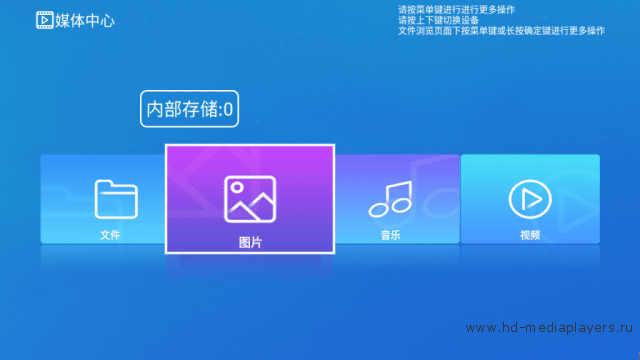

Китайский медиаплеер

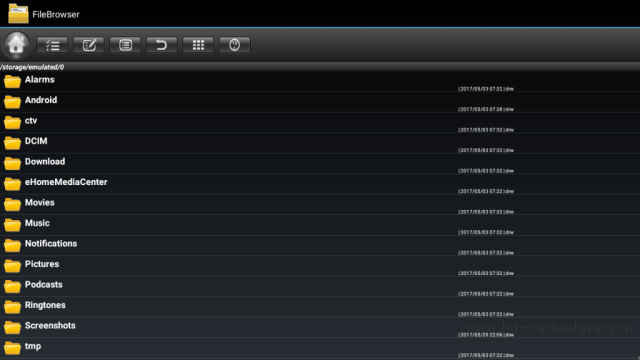

Файловый менеджер

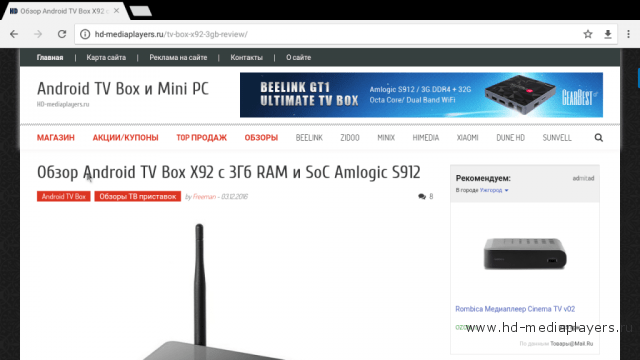

Интернет браузер Google Chrome

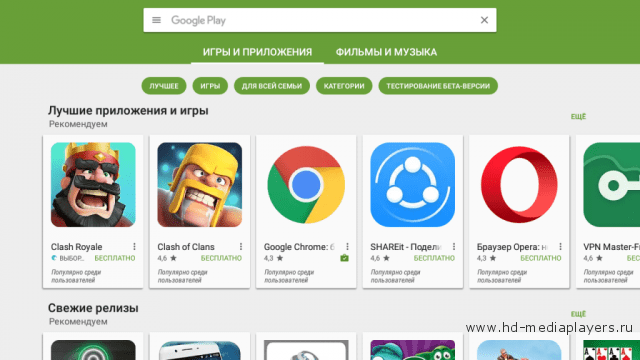

Play market

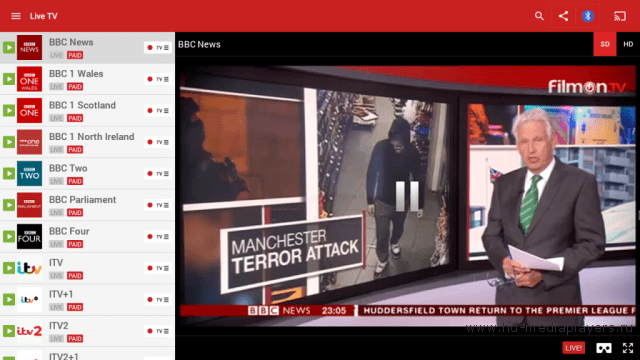

FilmOn Free Live TV – для просмотра тв-каналов

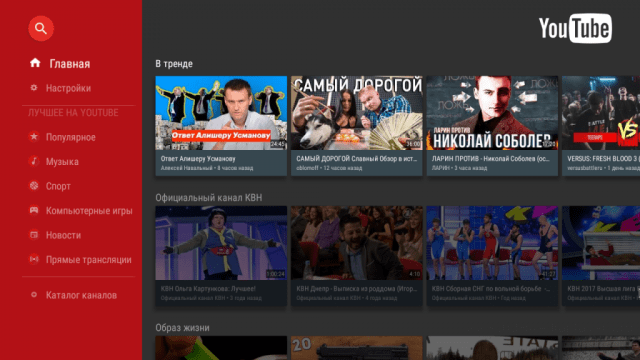

Приложение для просмотра Youtube — версия для Android TV, которым удобно управлять штатным пультом. Поддерживает вывод изображения до 720р.
А также – Netflix, Mobdro, Cloud TV, калькулятор и CleanUP.

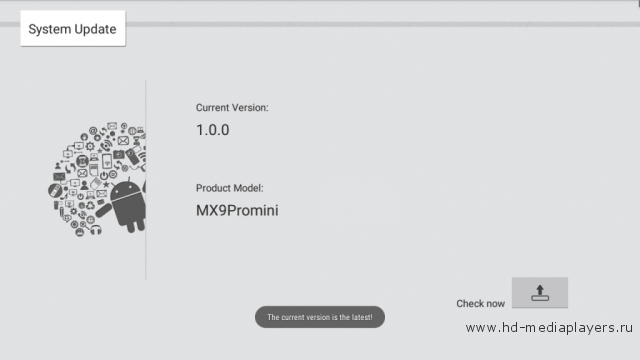

Приставка поддерживает обновление прошивки. На данный момент у нас первая версия 1.0.0 и обновлений нет.

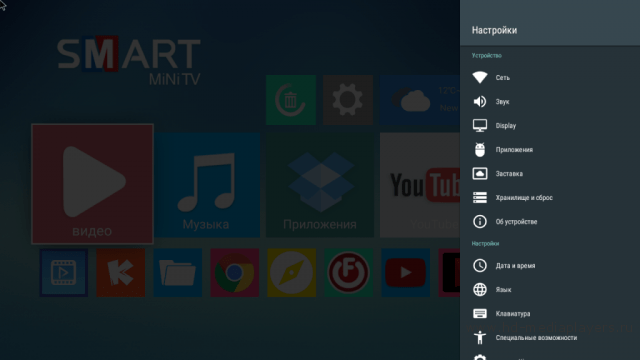

Меню настроек выдвигается с правой стороны.

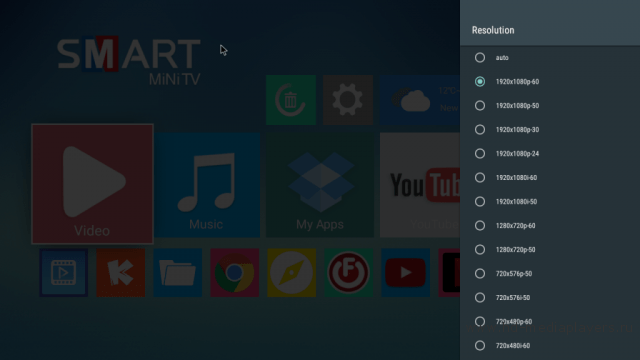

Настройка разрешения изображения

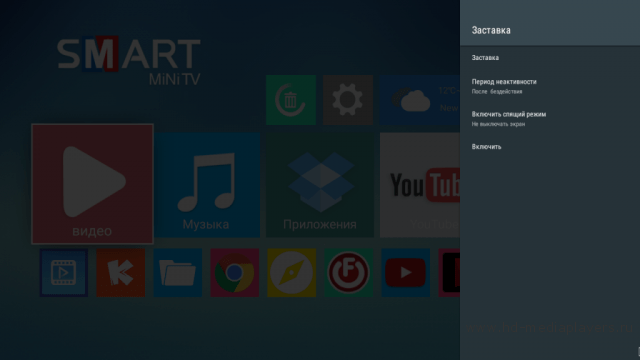

Настройка заставки экрана

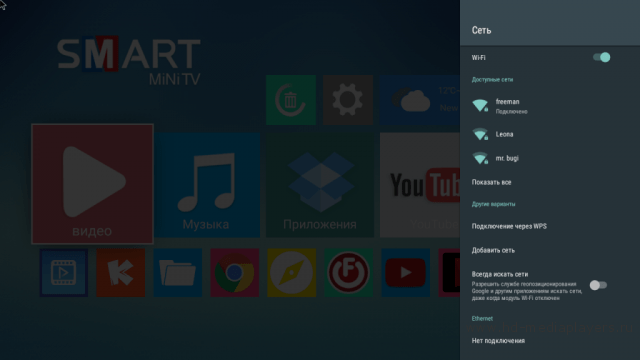

Подключение к сети WiFi

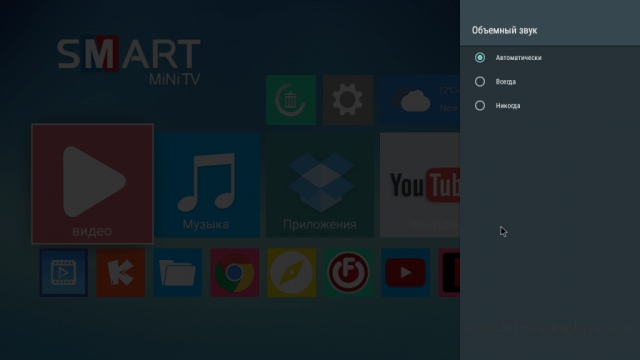

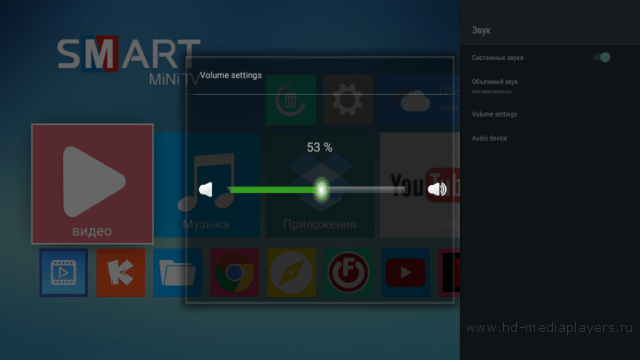

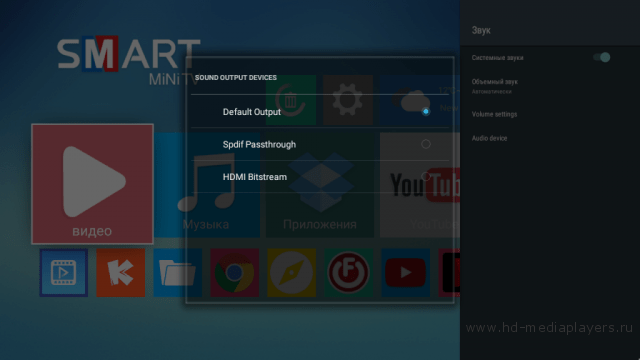

Настройка параметров звука

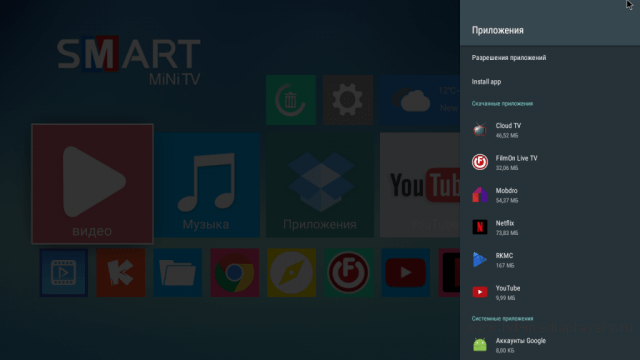

Настройки установленных приложений

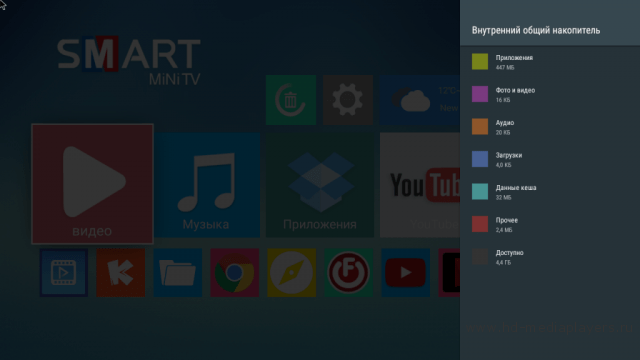

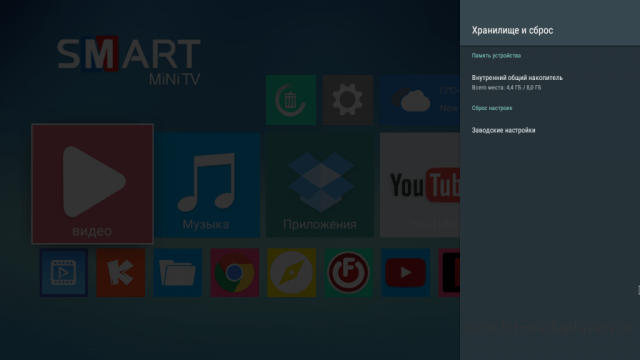

Параметры оперативной и внутренней памяти

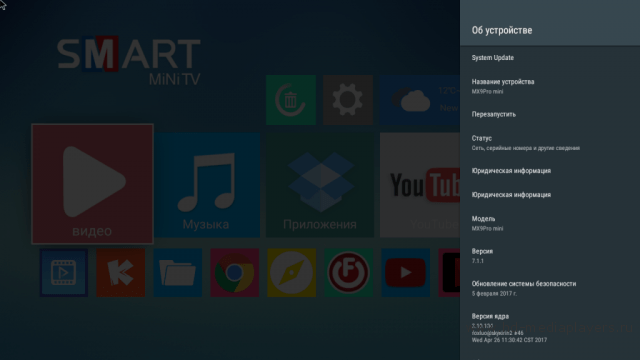

Страница с главной информацией об приставке

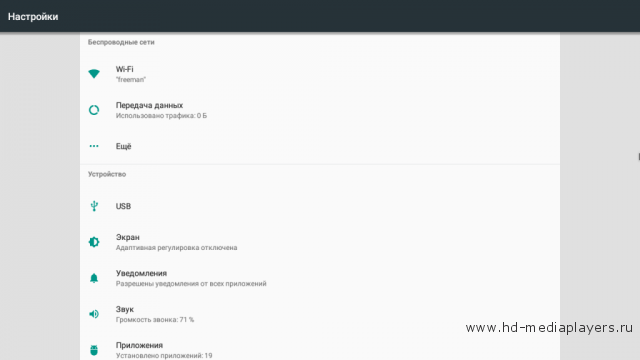

Отдельно присутствует классическое меню настроек.
Железо

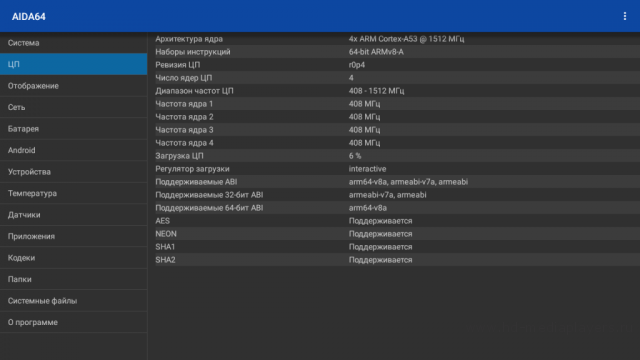

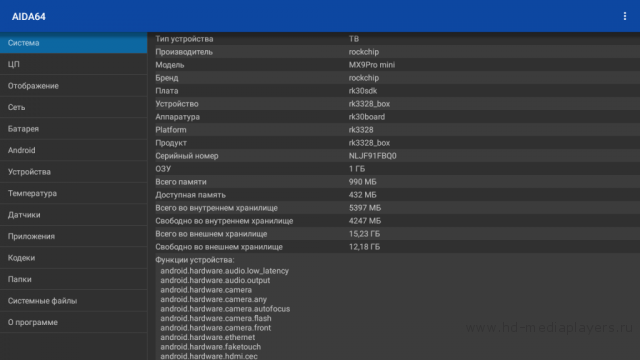

Сведения о системе из AIDA64:

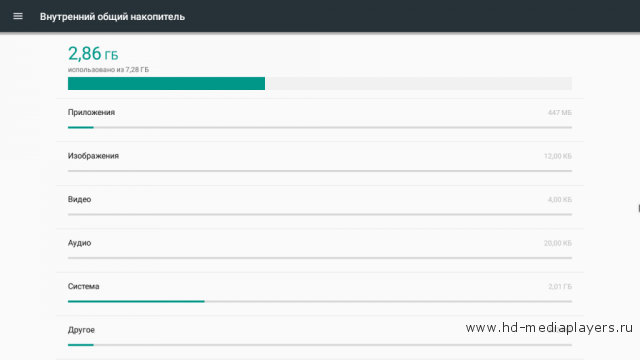

Объем внутреннего накопителя 8Гб (7,28Гб) памяти из которых изначально системой занято 2,86Гб, свободно >5Гб.

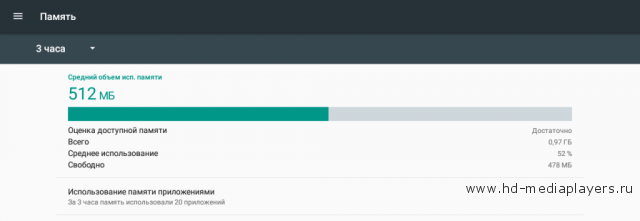

Оперативной памяти встроено 1Гб (0,97Гб), из которых в среднем 52% занято системой. Этого объема хватает для нормального функционирования приложений для просмотра видео и других не ресурсоемких задач.

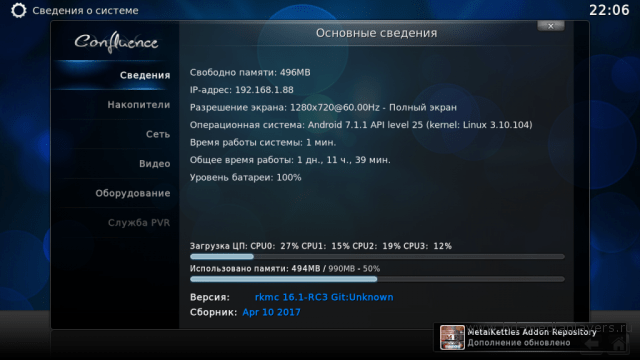

Сведения о системе из RKMC:
Тестирование

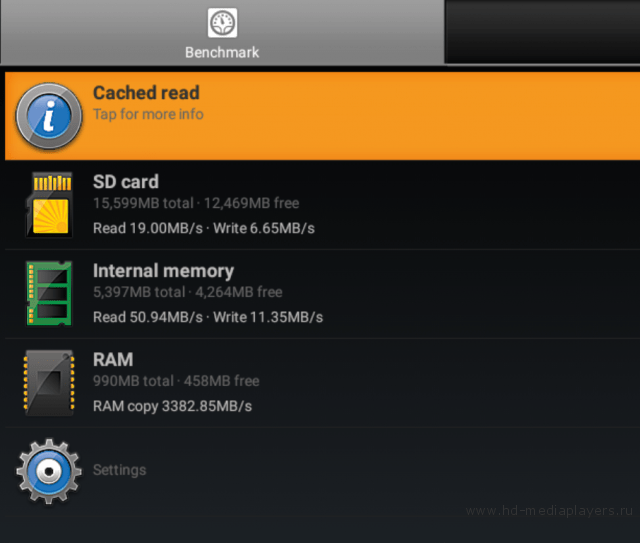

Тест скорости работы памяти. Сравнивать на этот раз будем с приставкой Z28, работающей на том же процессоре RK3328 и Beelink GT1 Ultimate на Amlogic S912.
Скорость работы оперативной памяти:
- MX9 PRO Mini: 3382 Mb/s
- Z28: 3455,39 Mb/s
- Beelink GT1 Ultimate: 3369,03 Mb/s
Скорость работы встроенной памяти:
- MX9 PRO Mini: Чтение: 50,94 Mb/s Запись: 11,35 Mb/s
- Z28: Чтение: 53,00 Mb/s Запись: 13,60 Mb/s
- Beelink GT1 Ultimate: Чтение: 46,47 Mb/s Запись: 21,70 Mb/s
Как видно из теста, скорость работы оперативной и встроенной памяти находится на приемлемом уровне, сопоставимым даже с приставками более дорогой категории.

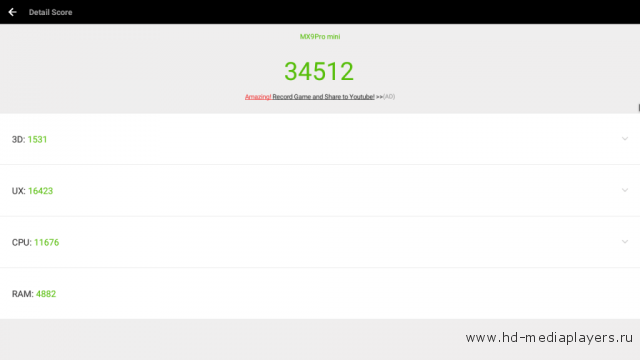

AnTuTu Benchmark показал 34512 баллов. Для сравнения, результат приставки Z28 – 33752 балла.

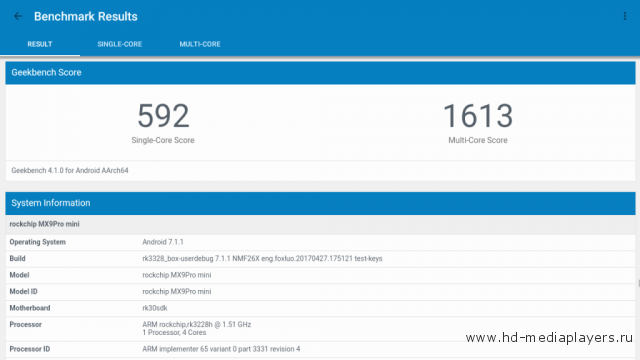

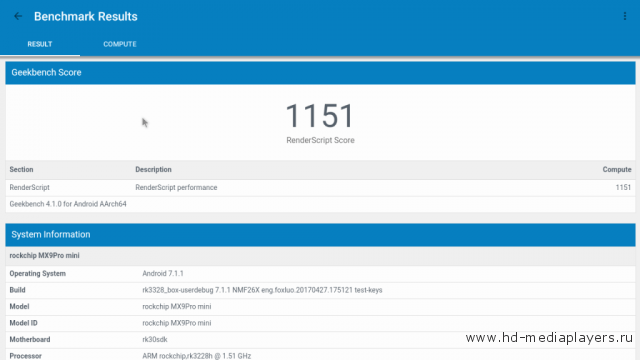

Geekbench 4.0.3 выдал средние результаты:
Single-core Score: 592 (Z28 — 578)
Multi-core Score: 1613 (Z28 — 1507)

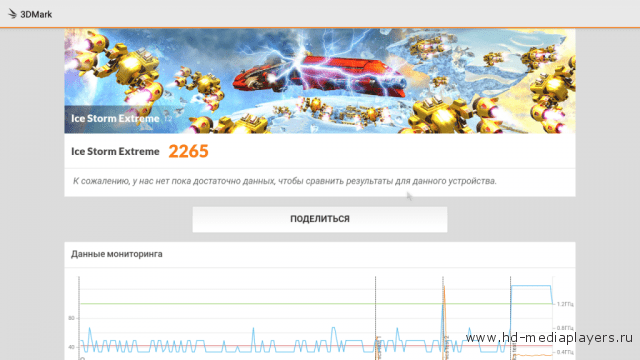

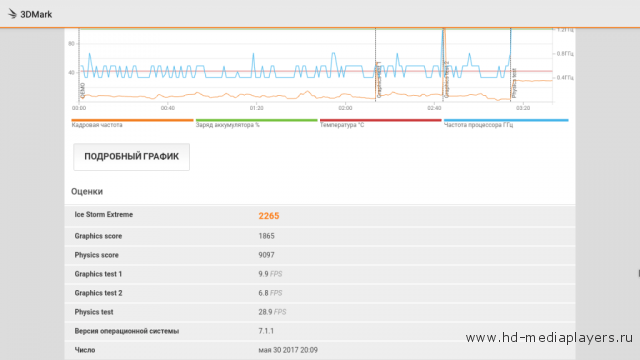

Тест 3DMark Sling Shot Benchmark – 2265 баллов.

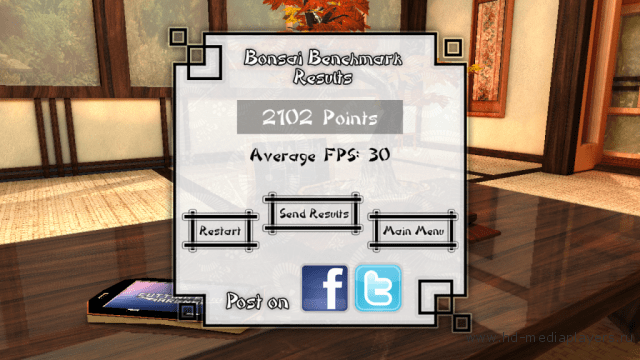

Bonsai Benchmark: 2102 Points, FPS: 30 (MECOOL M8S PRO – 2346, FPS: 33,5, Beelink GT1 Ultimate — 2249, FPS: 32.1)
Воспроизведение видео

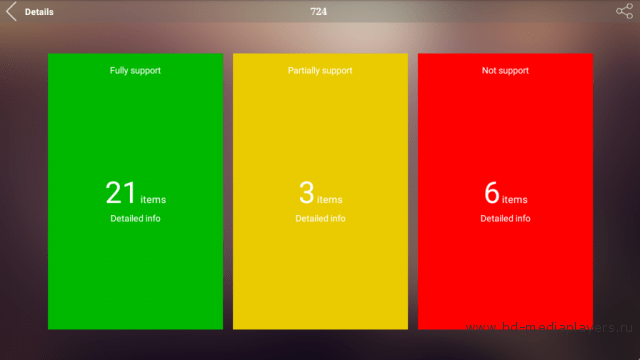

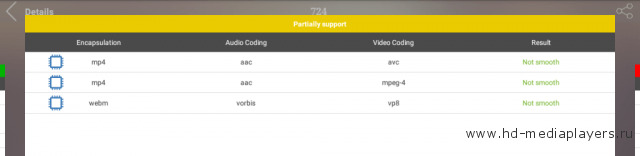

Поддержка форматов проверялась с помощью приложения Antutu Videotester 3,0, результат получился неожиданный.

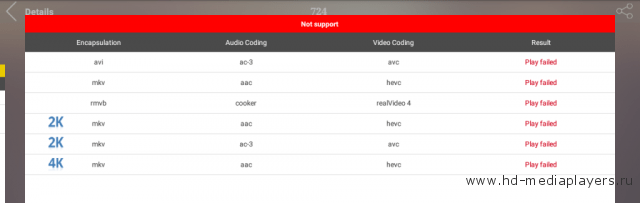

Без проблем воспроизвелось 21 форматов, не воспроизвелось 6 форматов и 3 формата с частичной поддержкой. Будем надеяться, что с выходом новой версии прошивки, ситуация исправится.
В приставке установлен штатный китайский медиаплеер и мощный медиацентр RKMC на базе Kodi 16.1 с установленными дополнениями, который дает быстрый доступ к самым разнообразным файлам. Можно, к примеру, пересматривать любимые фильмы, сериалы, ток-шоу, передачи, каналы цифрового телевидения. Дополнительно был установлен MX Player с кодеком AC3.
Дополнительно было установлено приложение

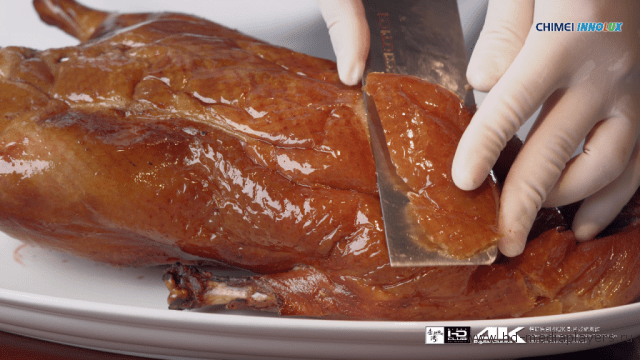

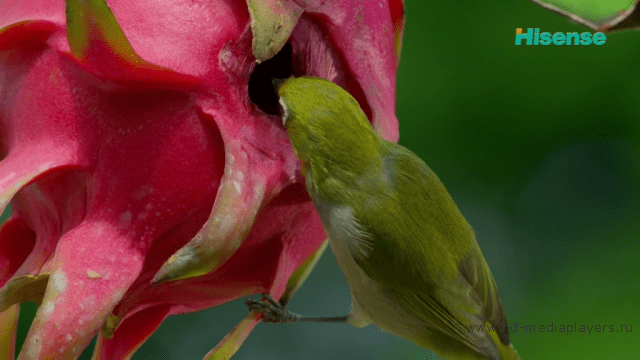

Воспроизведение тестового файла Original-HD-Club-4K-Chimei-Inn-60MBit.mp4 — все ок.

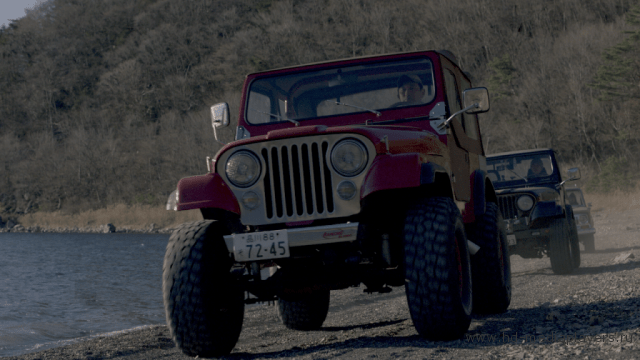

Воспроизведение тестового файла Sony_4K_HDR_Camp.mp4 — все ок.

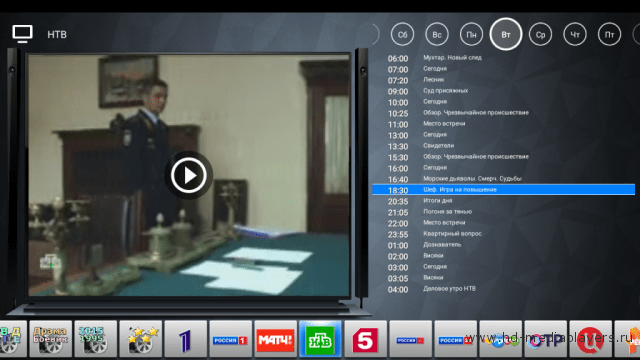

Для просмотра тв каналов было установлено приложение Bizon TV – это приложение для просмотра русскоязычных телеканалов онлайн. Никаких проблем не возникло.
Воспроизведение видео 4К с Youtube – без проблем.

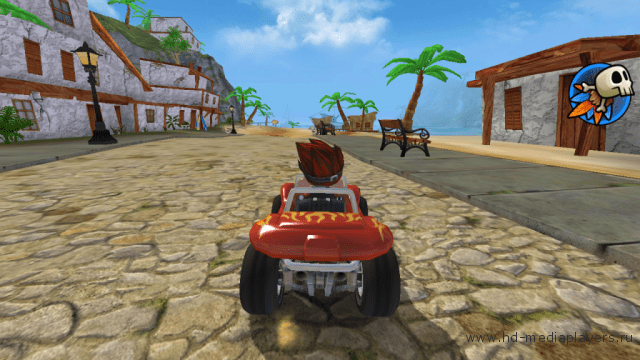

Для проверки игровых возможностей было установлена знаменитая гонка Beach Buggy Racing. Игра работает отлично, без тормозов.

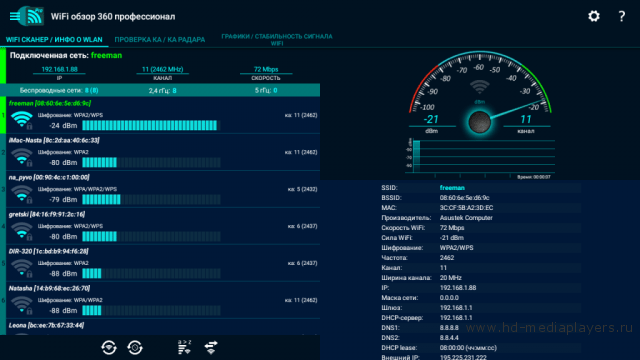

Wi-Fi

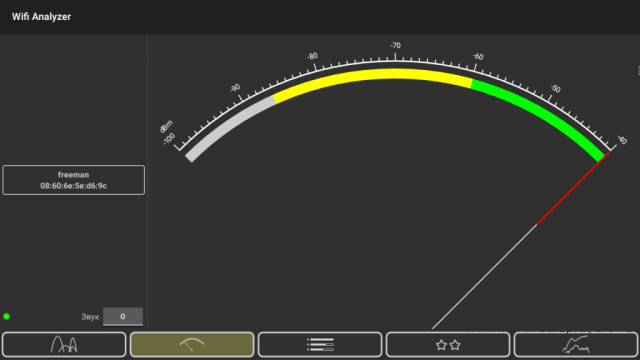

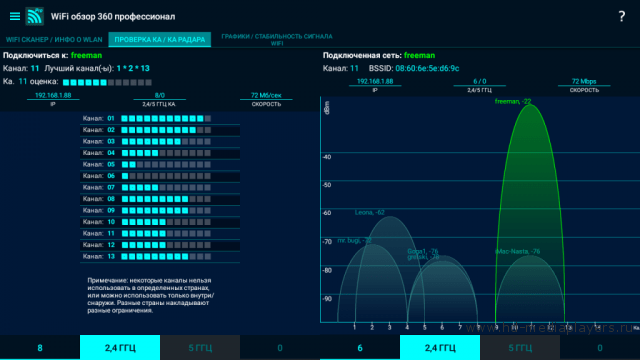

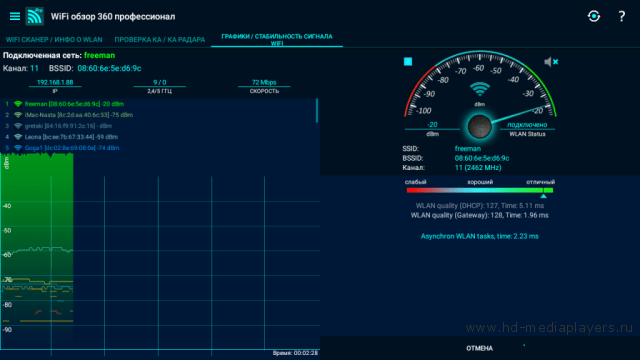

Wi-Fi модуль работает в диапазоне 2.4G, Ethernet порт работает на скорости до 100Mb. По обеим вариантам подключения соединение происходит быстро и держится на вполне достойном уровне, учитывая отсутствие внешней антенны.
Чувствительности WiFi антенны хватает при использовании приставки в одном помещении с роутером, в противном случае, при наличии между ними большого расстояния, перегородок или других преград, рекомендуется использовать проводное Ethernet соединение с интернетом.
Нагрев

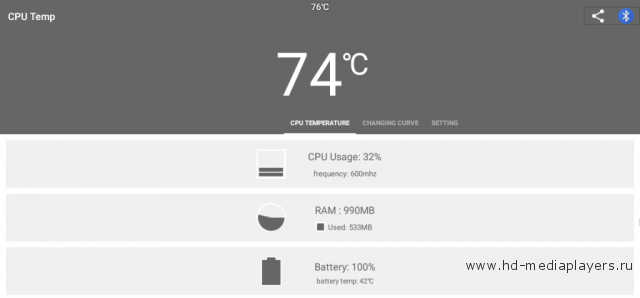

Не смотря на примененный радиатор охлаждения процессора небольшого размера и массы, приставка хорошо справляется с поддержанием нормального температурного режима. Под повышенной нагрузкой, температура постепенно поднимается вплоть до 740С и при уменьшении нагрузки – быстро опускается до примерно 600С, что говорит об эффективной системе охлаждения. Видимо этому способствуют верхнее расположение процессора на плате и многочисленные вентиляционные отверстия на корпусе снизу.
Подключение внешних устройств
Подключение внешнего диска Transcend 500Гб 7200 об. — без проблем. Питания штатного блока питания достаточно для работы внешнего диска. Воспроизведение видео файлов с диска также без проблем.
При подключении звука к аналоговому ресиверу через разъем AV — уровень громкости нормальный, не занижен, как это иногда встречается в других приставках.
Заключение
Не смотря на то, что приставка MX9 PRO Mini обладает скромными техническими характеристиками, по сегодняшним меркам, она вполне справляется со своими обязанностями, вы сможете комфортно смотреть видео онлайн или с диска, посещать любимые сайты, общаться с друзьями в соцсетях и даже играть в игры. Будем надеяться, что производитель будет следить за своим продуктом, развивать и выпускать обновления ПО.
Плюсы:
+ Наличие ROOT
+ Наличие AV выхода.
+ Наличие порта USB 3.0
Минусы:
— Отсутствия bluetooth
— Отсутствие нижней навигационной и верхней панели уведомлений.
— Youtube воспроизводит до 720р
Купить приставку MX9 PRO Mini можно за 39.58$.
