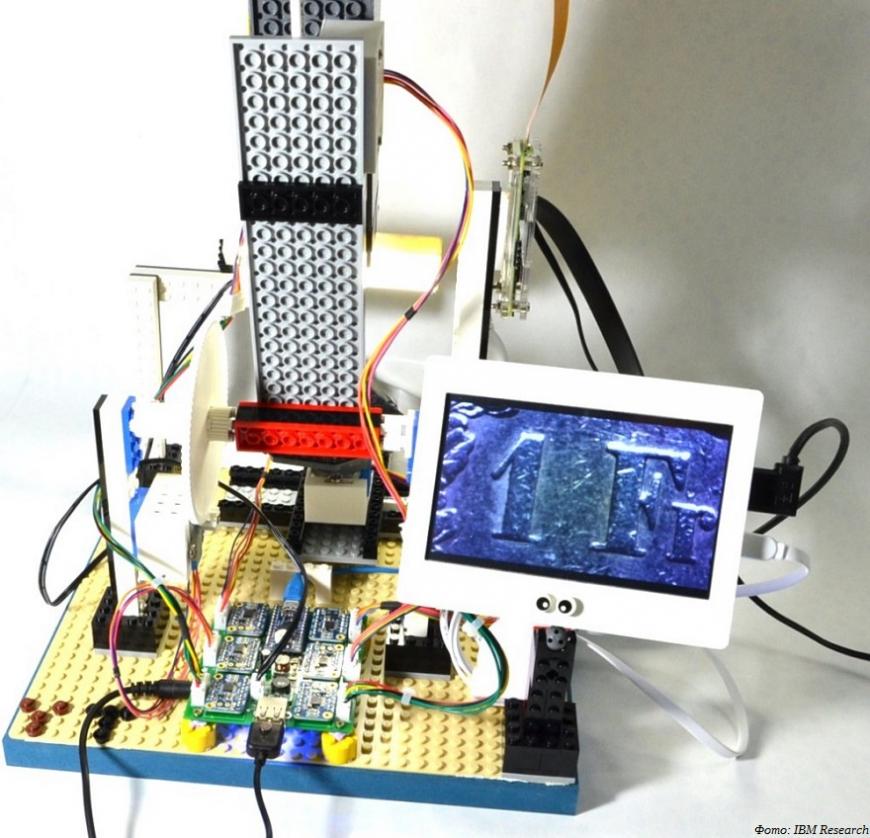

Сотрудник лаборатории микрожидкостных систем компании IBM Юксель Темиз выложил в открытый доступ проект самодельного микроскопа, собранного из микрокомпьютера и камеры Raspberry Pi, кубиков LEGO и 3D-печатных деталей.
Как эти ни забавно, мотивацией к конструированию бюджетного микроскопа стало низкое качество изображений, получаемых на стандартном оборудовании в лаборатории Юкселя. Дело не столько в разрешении, сколько в отражающей способности многих исследуемых материалов. Другими словами, это все равно что пытаться заснять поверхность зеркала, но без собственного отражения. Ученому понадобилась система, позволяющая регулировать наклон и снимать исследуемые объекты под разными углами, без отражения самого оборудования.
Почесав ученую голову, изобретатель вспомнил детство и откопал конструктор LEGO, из которого и собрал раму нового устройства. Дополнительные комплектующие — шестеренки, различные крепления и адаптеры — Юксель напечатал на 3D-принтере. Почему LEGO? Просто потому что это быстро, просто, весело и вполне функционально, хотя при желании всю несущую конструкцию можно было бы изготовить фрезерованием или 3D-печатью. Главное же достоинство рамы из кубиков заключается в возможности легкой модификации, например для съемки поперечных сечений.
Начинка устройства состоит из микрокомпьютера и 8-мегапиксельной камеры Raspberry Pi. Полученная система дает разрешение в районе десяти микрон, то есть на уровне профессионального оборудования, а стоит в разы меньше — примерно $300.
Юксель даже написал руководство по сборке в стиле компании LEGO и записал подробное, пошаговое видео в надежде, что его поделка придется по душе учителям и школьникам. Все необходимые инструкции, списки материалов, код и 3D-модели доступны в репозитории GitHub по этой ссылке.
Источник: 3dtoday.ru
