Компания «АСКОН» выпустила новую версию системы автоматизированного проектирования КОМПАС-3D, одной из самых распространенных в российской промышленности с более чем двенадцатью тысячами предприятий-пользователей. В состав релиза v19 вошли машиностроительная, приборостроительная и строительная конфигурации.
Развиваясь в направлении CAD-системы тяжелого класса, КОМПАС-3D получил новые и усовершенствованные инструменты для решения задач авиастроения, судостроения и двигателестроения. По производительности новая версия превзошла предыдущие показатели и стала самой быстрой в истории.

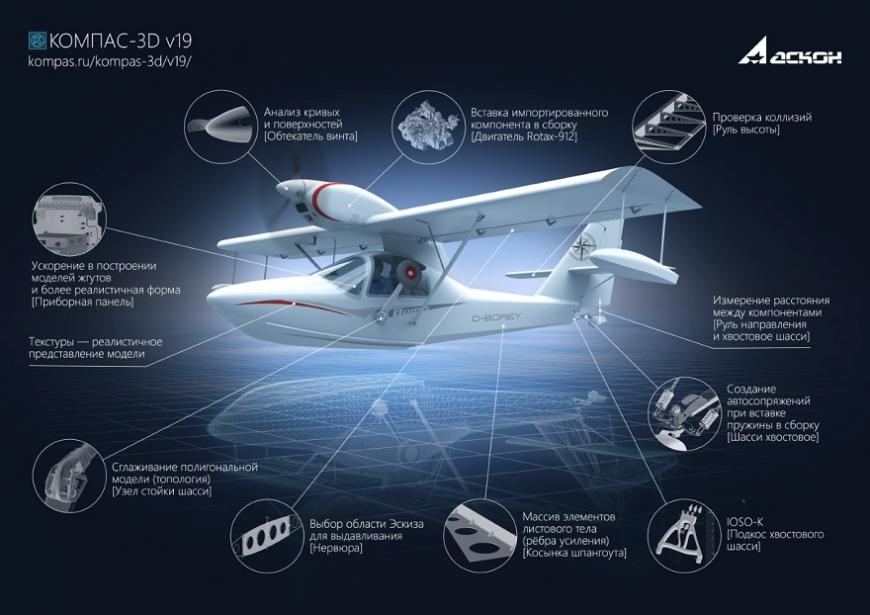

Всего КОМПАС-3D v19 содержит более семидесяти новинок в области интерфейса, трехмерного моделирования, построения чертежей, топологической оптимизации, инженерных расчетов. Большинство из них реализованы по предложениям пользователей.
«Гибкий» интерфейс
Расширены возможности гибкой адаптации интерфейса: КОМПАС-3D теперь позволяет создавать пользовательские инструментальные панели и настраивать формат имени в дереве документа.
3D-моделирование
В релиз вошли семнадцать различных новинок 3D-моделирования, начиная от выбора области эскиза для выдавливания и заканчивая улучшением быстродействия, благодаря чему v19 теперь считается самой быстрой версией КОМПАС-3D.
В интересах авиа- и двигателестроителей развивается поверхностное моделирование — в 19-й версии произошел самый крупный за последние девять лет прирост функциональности в этом направлении. Появились инструменты анализа кривых и поверхностей: график кривизны, проверка кривизны, проверка непрерывности соединения кривых.
Расширяются «судостроительные» возможности КОМПАС-3D. Для проектирования корпусных конструкций и фундаментов доработана команда «Пластина» (построение пластины по границе, плотное примыкание), добавлены новые команды: «Разбить пластину», «Поясок» (построение произвольного пояса со смещением и отступами по торцам), «Прокол» (автоматический подбор выреза для проницаемой конструкции корпуса). Для проектирования судовых систем доработано приложение «Оборудование: Трубопроводы»: переработан алгоритм работы команды «Построить трубопровод», добавлена команда «Создать точку подключения», «Изолировать трубопровод» и возможность построения гибких шлангов.
Обновился сценарий работы с импортированными моделями — он учитывает условия мультиCAD-среды, когда инженер использует несколько систем проектирования. Модель, созданную в любой CAD-системе, нужно сохранить в универсальный формат (STEP, IGES, ACIS, Parasolid, JT) и разместить в сборке КОМПАС-3D с помощью сопряжений. Если эта импортированная модель (файл-источник) будет изменена в исходной САПР, то КОМПАС-3D это автоматически распознает. Пользователю останется лишь принять решение об обновлении импортированного компонента. Во многих случаях после обновления ранее наложенные сопряжения останутся работоспособными.
Такой сценарий будет востребован как конструкторами-машиностроителями, работающими со сложными крупными изделиями с большими цепочками кооперации, так и технологами-проектировщиками, которые смогут применять в строительных проектах объекты, выполненные в других CAD-системах, для компоновки технологической обстановки или макетирования с последующей проработкой опор, эстакад или обвязки оборудования.
Отдельного внимания заслуживают «текстуры», которые не только создают реалистичное представление модели, но и ускоряют процесс проектирования. Имитация рифлений, гофр, оплеток, накаток, перфорации и так далее позволит значительно упростить работу с большими сборками за счет уменьшения «веса» моделей и, как следствие, повышения скорости выполнения операций.
Результат применения текстур
Заметно переработана команда проверки пересечений: теперь она называется «Проверка коллизий» и позволяет помимо пересечений проверять резьбовые соединения и находить зазоры между компонентами менее заданной величины. Выявленные коллизии подсвечиваются другим цветом.
Среди других новинок — возможность создания массивов листового тела и новый тип скругления (полное).
2D-проектирование
Одна из самых востребованных новинок — автоматическое создание осевых в чертеже. Большинство участников альфа- и бета-тестирования КОМПАС-3D v19 ставят именно ее на первое место в своем личном рейтинге.
По предложениям пользователей также реализованы округление размеров до нужного знака и создание местного разреза на выносном элементе.
Приложения для машиностроения и приборостроения
Абсолютная новинка — приложение «Оптимизация IOSO-K» для поиска оптимальной геометрии с учетом наложенных ограничений. Оптимизатор IOSO-K будет полезен в первую очередь тем, кто занимается инженерными расчетами в КОМПАС-3D. Приложение может работать как самостоятельно, так и совместно с другими расчетными приложениями APM FEM и KompasFlow.
Новое приложение IOSO-K
В модуле топологической оптимизации APM FEM добавлены инструменты по сглаживанию полигональной, оптимизированной модели и преобразованию ее в твердое тело.
Топологическая оптимизация кронштейна самолета «Борей», спроектированного в КОМПАС-3D
Отраслевые приложения КОМПАС-3D в новой версии отличаются расширенной функциональностью и ростом производительности:
- Полностью обновлено приложение «Оборудование: Кабели и жгуты». Скорость его работы выросла в 15 раз! Среди новинок — создание траекторий кабелей и жгутов сплайнами, построение линий связи для выделенных соединений
- «Механика: Пружины»: автосопряжение пружины при размещении в сборке
- «Оборудование: Трубопроводы»: восстановление тела трубы при удалении элемента
- «Оборудование: Металлоконструкции»: добавлены инструменты для моделирования листовых конструкций
Использование приложения «Оборудование: Кабели и жгуты» в проектировании приборной панели
Строительные приложения
Усилена интеграция между приложениями, работающими по единой технологии проектирования MinD (Model in Drawing — «модель в чертеже»). В результате в чертеже появятся сведения, по которым специалисты смежных разделов смогут автоматизировать создание своих чертежей и моделей. Примером служит обновленный менеджер помещений в приложении «Архитектура: АС/АР». Он описывает характеристики помещений, производит подсчет площадей и составляет экспликацию помещений. Теперь в менеджере помещений задаются параметры окружающей среды, требования к освещенности и другие свойства помещений для нужд электриков и технологов.
КОМПАС-объекты получили новые режимы вставки «Не учитывать в площади помещений» и «Всегда упрощенная проекция», что также поддерживает последующую интеграцию между приложениями.
В составе строительной конфигурации разработано новое приложение «Тепловые сети: ТС», которое автоматизирует подготовку и выпуск рабочей документации для прокладки тепловых сетей в соответствии с требованиями ГОСТ 21.705-2016 «Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации тепловых сетей». Программа функционирует в среде «КОМПАС-График» и по принципу работы аналогична приложениям «Газоснабжение: ГСН» и «Наружные сети: НВК» (они тоже обновлены в рамках релиза v19).
Официальная презентация КОМПАС-3D v19 состоится 21 июля в онлайн-формате по этой ссылке.
О КОМПАС-3D
КОМПАС-3D — российская система автоматизированного проектирования, базирующаяся на собственном математическом ядре и параметрических технологиях, разработанных специалистами АСКОН. КОМПАС-3D – стандарт для тысяч предприятий, простой в освоении инструмент с широким возможностям твердотельного, поверхностного и прямого моделирования. Подробная информация о предложениях компании «АСКОН» доступна на официальном сайте.
