Компания Thor3D, российский разработчик и производитель 3D-сканеров, поделилась интересным примером применения 3D-технологий в создании Ржевского мемориала Советскому Солдату. Рассказываем, зачем авторам композиции понадобились 3D-сканер, 3D-принтер и аэродинамическая труба.

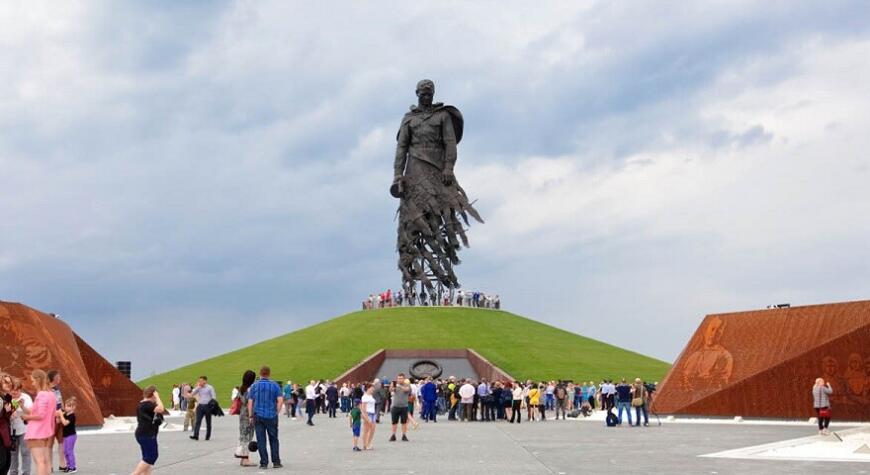

Ржевский мемориал Советскому Солдату — это грандиозный комплекс, созданный по инициативе ветеранов Великой Отечественной войны и открывшийся 30 июня 2020 года. Центральной фигурой композиции служит 80-тонная бронзовая скульптура высотой 25 метров. Опубликованные в СМИ кадры запечатлели кропотливую и трудоемкую работу скульпторов и инженеров, участвовавших в возведении монумента. Лепту внесли и 3D-технологии, упростившие подготовительные этапы, позволив избежать ряда серьезных ошибок.
Работа над монументом началась в 2017 году с эскизного этапа. После шестимесячного отбора комиссия утвердила проект скульптора Андрея Коробцова и архитектора Константина Фомина. На протяжении следующих трех лет скульптура претерпевала изменения — правки вносили историки и инженеры.
Главной задачей было сделать надежную конструкцию: почва в месте установки памятника болотистая, часто дуют сильные ветра, и у специалистов были опасения, что каркас памятника может не выдержать. Для этих целей была проведена оцифровка прототипа скульптуры высотой около двух метров 3D-сканером Drake от Thor3D в конфигурации Maxi. Весь процесс 3D-сканирования занял около двадцати минут. Самой трудной частью оказался резной низ с металлической конструкцией, из-за которой было неудобно снимать внутреннюю часть изделия.
3D-cканирование скульптуры проходило по тому же принципу, по которому сканируют людей: по спирали сверху вниз, от макушки и до пола. Ввиду размеров скульптуры сеанс сканирования разбили на две части: оцифровку головы и торса, а затем сканирование непосредственно опорной конструкции. Две части скана объединили, получив готовую модель. Далее 3D-скан доработали в ZBrush и напечатали в уменьшенном масштабе на 3D-принтере для продувки в аэродинамической трубе Центрального аэрогидродинамического института имени Жуковского (ЦАГИ). Опасения оказались не напрасными: по результатам испытаний скульптура дорабатывалась, а несущую конструкцию пришлось усилить.
Когда прототип скульптуры был наконец утвержден, Андрей и Константин принялись за создание полноразмерной скульптуры. Двадцатипятиметровую фигуру «разрезали» на три части и каждую лепили по отдельности. Когда все три части были готовы, их разделили на шестьсот фрагментов для отливки в бронзе. Литье выполнено в мастерской скульптора Александра Рукавишникова.
Сборка скульптуры происходила на месте будущего монумента и проходила в два этапа: сборка верхнего яруса и нижней части с вьющимися журавлями. Монтаж начинали с головы. Работы по созданию центральной фигуры мемориала завершились 31 марта 2020 года.
Подробности и фотоматериалы предоставлены компанией Thor3D.
