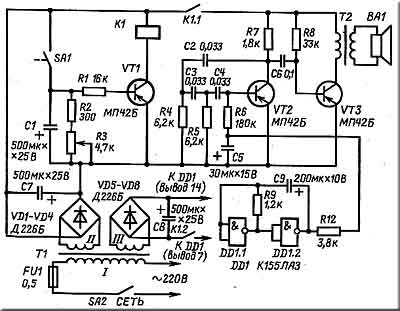

Котенок Мурлыка![]() Принципиальная электрическая схема игрушки приведена на рис. Она содержит блок питания, реле времени на транзисторе VTI и имитатор звука на микросхеме DDI и транзисторах VT2 и VT3. Для подготовки игрушки к действию достаточно включить сетевой выключатель SA2. Контакты SAI, укрепленные на спине котенка (под шерстью), замыкаются при поглаживании его рукой. При этом заряжается конденсатор С1, и отрицательный потенциал поступает на базу транзистора VTI; транзистор этот открывается, и-реле К1 в его коллекторной цепи срабатывает. При замыкании контактов К1.1 и К1.2 включается электропитание интегральной микросхемы DD1 и транзисторов VT2 и VT3. Генератор прямоугольных импульсов, собранный на элементах DD1.1 и DD1.2 микросхемы DD1, начинает работать и периодически (с периодом 3—4 с) запускает генератор синусоидальных колебаний на транзисторе VT2. Частота колебаний этого генератора 800—900 Гц. Периодически включаясь и отключаясь, он имитирует мяуканье котенка. Усилитель, собранный на транзисторе VT3, усиливает этот сигнал, после чего он воспроизводится громкоговорителем ВА1. После прекращения поглаживания котенка контакты SAI размыкаются, и конденсатор С1 начинает разряжаться через резисторы R2 и R3, а также через резистор RI и переход эмиттер — база транзистора VTI. Через некоторое время отрицательный потенциал на обкладке конденсатора С1 достигает значения, при котором транзистор VTI запирается, и реле К1 отключается. Контакты К1.1 и К1.2 размыкают цепи питания генераторов, имитирующих звук. Продолжительность мяуканья котенка можно устанавливать с помощью переменного резистора R3, который определяет время разряда конденсатора С1. Если все электромонтажные соединения выполнены правильно, то игрушка-автомат начинает работать сразу же после включения в сеть. Характерный звук "мяу" получают подбором емкостей конденсаторов С2, С5, а также подбором сопротивлений резисторов R5, R6 и R 12. В игрушке применены следующие детали: реле К1 типа РЭС-9 (паспорт РС4.524.200); диоды VDI-VD8 типа Д226Б; конденсаторы СЗ и С4 емкостью 0,033 мк; С5-С9 типа К50-6; Т2 — выходной трансформатор транзисторных радиоприемников "Альпинист", "Сокол" и т. п.; микросхемах DD1 типа К155ЛАЗ; транзисторы типа МП42Б; громкоговоритель ВА1 типа 0,1ГД6; выключатель SA2 типа ТВ2-1-2. Выключатель SA1 самодельный, его можно изготовить из контактных пластин электромагнитного реле. Сердечник сетевого трансформатора Т1 набран из пластин Ш20x20 мм. Обмотка I трансформатора имеет 2750 витков провода ПЭЛ 0,15; обмотка II 96 витков провода ПЭЛ 0,31; обмотка III 52 витка провода ПЭЛ 0,31. Громкоговоритель следует разместить внутри игрушки, вблизи ее головы, частично удалив набивку. Блок питания, реле времени и генераторы звука располагаются внутри подставки, на которой укрепляется фигурка котенка. Д. М. Комский, Б. М. Игошев |
